Vitopend 222: Атмосферный: с vitotronic 200

с vitotronic 200

Газовый водогрейный котел для отопления помещений и приготовления горячей воды
прибор, подсоединяемый к дымовой трубе, для режима эксплуатации с отбором воздуха для горения из помещения установки
Номинальная мощность: 10,5-24 (30) кВт

Экология: Обозначение для экономичных и экологически безопасных котлов.янтерфейс Оptolink: Для опроса и параметризации данных отопительной установки с помощью портативного компьютера - экономия времени при вводе в эксплуатацию и обслуживании.Aqua-Platine и система присоединений Multi-Stecksystem: Подвод теплоносителя со стороны задней стенки, вследствие чего все узлы легко доступны и могут быть извлечены без использования специального инструмента.Комбинированный: Двухконтурный котел для отопления помещений и приготовления горячей водыПогодозависимый: Для погодозависимой теплогенерации

Недорогой и компактный, полностью собранный газовый настенный модуль для максимальной комфортности приготовления горячей воды.

Нормативный к.п.д.: до 92%.

Режим эксплуатации:
с отбором воздуха для горения извне в качестве низкотемпературного водогрейного котла с отбором воздуха для горения из помещения установки в качестве котла.

Автоматическая регулировка параметров газоотвода и многоступенчатый эксгаустер для отходящих газов обеспечивают постоянно высокий к.п.д.

Высокая комфортность приготовления горячей воды:
- 50 литровый емкостный водонагреватель из нержавеющей стали в системе подпитки обеспечивает постоянное наличие горячей воды
- благодаря бустерному режиму с мощностью 30 кВт достигается быстрый нагрев
- высокие нормы водоразбора 20 л/мин
- модулируемая система подпитки с датчиком температуры на выходе обеспечивает постоянную температуру горячей воды.

Удобство технического и сервисного обслуживания:
- благодаря новому гидравлическому блоку AquaBloc обеспечивается экономия места и удобство доступа
- быстроразъемные соединения Multi-Stecksystem
- все компоненты, включая теплообменник греющего контура, удобно доступны спереди, боковое пространство для сервисного обслуживания не требуется.

Vitotronic 200, тип HO1, для режима погодозависимой теплогенерации
В Vitopend встроены:
устройство погодозависимого цифрового программного управления контуром котловой воды для работы Vitopend в режиме программируемой теплогенерации с переменной температурой теплоносителя
блок управления
Цифровой таймер с суточной и недельной программой с четырьмя программируемыми циклограммами в сутки для режима пониженной температуры и деблокировки приготовления горячей воды
контроль защиты от замерзания отопительной установки
интегрированная система диагностики
интегрированная система регулирования температуры емкостного водонагревателя
программа сушки сплошного пола
внешнее включение и внешняя блокировка (возможны с комплектующими)
Модульная конструкция

Контроллер состоит из базового устройства, электронных модулей и блока управления.
Компоненты контроллера:
выключатель установки, электронный ограничитель максимальной температуры, регулятор минимальной температуры, термостатный регулятор, интерфейс Optolink для портативного компьютера, клавиши для
  • выбора программы
  • программы отпуска
  • режимов "вечеринка" и "экономичный"
  • настройки температуры в режиме пониженной тепловой нагрузки
  • температурной настройки водоразборного контура ГВС
  • функции проверки трубочистом, а также вращающаяся ручка для установки температуры нормального режима эксплуатации.
Возможность отключения циркнасосов и горелок, установка варьируемой границы отопления, антиблокировочная защита насоса, интегрированная система диагностики, индикация необходимости технического обслуживания и функция сушки сплошного пола.

Блок управления
  • цифровой таймер
  • дисплей с подсветкой и текстовым меню
  • индикация температуры и сообщений о неисправности
  • индикация кодов
  • все настройки и основные коды в режиме текстового меню.
Функции

Vitotronic обеспечивает плавное регулирование температуры котловой воды. Он регулирует температуру котловой воды (= температуре подачи непосредственно подключенного отопительного контура) температуру подачи отопительного контура со смесителем (в сочетании с блоком управления приводом смесителя) в погодозависи-мом режиме.
Контроллер снабжен функцией регулирования температуры емкостного водонагревателя с приоритетным переключением на этот режим (циркуляционные насосы отопительного контура при этом выключаются, смесители закрываются.) Возможна настройка дополнительной функции приготовления горячей воды (быстрый нагрев до более высокой температуры).

Регулировочная характеристика
  • Пя-регулирование с модулируемым выходом.
  • термостат для ограничения максимальной температуры котловой воды: 85 °С
  • настройка защитного ограничителя температуры 100 °С (жесткая)
Технические данные
Ном. напряжение: 230 В~
Ном. частота: 50 Гц
Ном. ток: 6 А
Потребление мощности (включая циркуляционный насос)
• с отбором воздуха для горения из помещения установки: 88 Вт
• с отбором воздуха для горения извне: 148 Вт
Класс защиты: I
Степень защиты:
IP X 4 D согл. EN 60529
Доп. температура окружающей среды
• при работе:
от 0 до +40 °C в жилых помещениях и котельных (нормальных условиях окружающей среды)
• при хранении и транспортировке: от -20 до +65 °С
Регулировка электронных термостатов: 76 °С (переналадка невозможна)
Регулировка электронных термостатов (режим отопления): 85 °С (переналадка невозможна)
Регулировка теплового реле: 100 °С (переналадка невозможна)
Диапазон настройки температуры контура водоразбора ГВС: от 10 до 60 °С
Диапазон настройки отопительной характеристики
наклон: 0,2-3,5
уровень: от-13 до 40 К
Функция защиты от замерзания
Функция защиты от замерзания активна во всех программах управления. Функция защиты от замерзания:
  • включается при падении температуры наружного воздуха ниже прибл. +4°С. После активации функции защиты от замерзания включается циркуляционный насос и температура воды в котловом контуре поддерживается на нижнем пределе, равном прибл. 40 °С
  • выключается при подъеме температуры наружного воздуха выше примерно +6 °С.
Летний режим
Программа управления
Горелка приводится в действие только в том случае, если необходимо подогреть емкостный водонагреватель или проводится водоразбор на газовом комбинированном водогрейномтермоблоке.

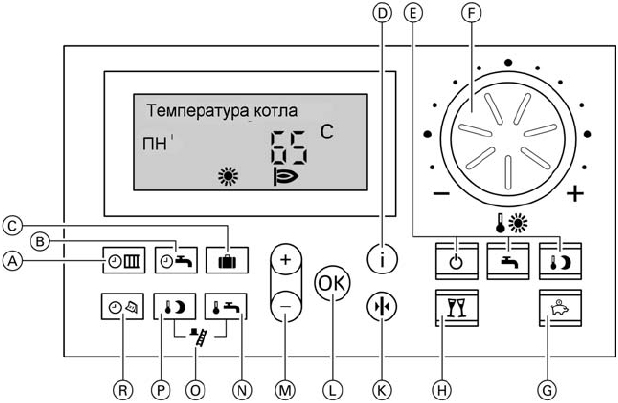

(A) Программа выдержек времени для отопительного контура
(K) Основные параметры
(B) Программа выдержек времени для приготовления горячей воды и системы циркуляции (если она подключена к контроллеру)
(L) Кнопка подтверждения
(С) Программа отпуска
(M) Кнопки установки параметров
(D) Кнопка вызова информации
(N) Температура горячей воды
(E) Программы управления
(O) Функция испытательной кнопки для трубочиста
(F) Нормальная температура помещения
(P) Кнопка вызова показания пониженной температуры помещения
(G) Режим "экономичный"
(R) Клавиша времени суток/даты
(H) Режим "вечеринка"

котел Vitopend 222 24 кВт

котел Vitopend 222 24 кВт

Vitotronic 200
для режима погодозависимой теплогенерации

Информация: котел Vitopend 222 24 кВт

ясполнение для природного газа
Котлы Vitopend 222 поставляются предварительно налаженными на природный газ Е.
При заказе для работы на сжиженном газе требуется комплект сменных жиклеров (принадлежность)
Vitopend 222 прошел испытание и сертифицирован для работы на природном и сжиженном газе по EN 297.

WHSA005

  • Виды газа: Природный газ Е

    Число в Воббе 12,0-16,1 кВт ч/м3
    43,2-58,0 МДж/м3

  • Технические данные: Размеры

    Набаритные размеры
    Длина 480 мм
    яирина 600 мм
    Высота 900 мм
    Масса 60 кг
    Патрубок 140 мм

2 007.00 ×
котел Vitopend 222 30 кВт

котел Vitopend 222 30 кВт

Vitotronic 200
для режима погодозависимой теплогенерации

Информация: котел Vitopend 222 30 кВт

ясполнение для природного газа
Котлы Vitopend 222 поставляются предварительно налаженными на природный газ Е.
При заказе для работы на сжиженном газе требуется комплект сменных жиклеров (принадлежность)
Vitopend 222 прошел испытание и сертифицирован для работы на природном и сжиженном газе по EN 297.

WHSA056

  • Виды газа: Природный газ Е

    Число в Воббе 12,0-16,1 кВт ч/м3
    43,2-58,0 МДж/м3

  • Технические данные: Размеры

    Набаритные размеры
    Длина 480 мм
    яирина 600 мм
    Высота 900 мм
    Масса 60 кг
    Патрубок 140 мм

2 358.00 ×
