Vitopend 222: Атмосферный: с vitotronic 100

с vitotronic 100

Газовый водогрейный котел для отопления помещений и приготовления горячей воды
прибор, подсоединяемый к дымовой трубе, для режима эксплуатации с отбором воздуха для горения из помещения установки
Номинальная мощность: 10,5-24 (30) кВт

Экология: Обозначение для экономичных и экологически безопасных котлов.янтерфейс Оptolink: Для опроса и параметризации данных отопительной установки с помощью портативного компьютера - экономия времени при вводе в эксплуатацию и обслуживании.Aqua-Platine и система присоединений Multi-Stecksystem: Подвод теплоносителя со стороны задней стенки, вследствие чего все узлы легко доступны и могут быть извлечены без использования специального инструмента.Комбинированный: Двухконтурный котел для отопления помещений и приготовления горячей воды

Недорогой и компактный, полностью собранный газовый настенный модуль для максимальной комфортности приготовления горячей воды.

Нормативный к.п.д.: до 92%.

Режим эксплуатации:
с отбором воздуха для горения извне в качестве низкотемпературного водогрейного котла с отбором воздуха для горения из помещения установки в качестве котла.

Автоматическая регулировка параметров газоотвода и многоступенчатый эксгаустер для отходящих газов обеспечивают постоянно высокий к.п.д.

Высокая комфортность приготовления горячей воды:
- 50 литровый емкостный водонагреватель из нержавеющей стали в системе подпитки обеспечивает постоянное наличие горячей воды
- благодаря бустерному режиму с мощностью 30 кВт достигается быстрый нагрев
- высокие нормы водоразбора 20 л/мин
- модулируемая система подпитки с датчиком температуры на выходе обеспечивает постоянную температуру горячей воды.

Удобство технического и сервисного обслуживания:
- благодаря новому гидравлическому блоку AquaBloc обеспечивается экономия места и удобство доступа
- быстроразъемные соединения Multi-Stecksystem
- все компоненты, включая теплообменник греющего контура, удобно доступны спереди, боковое пространство для сервисного обслуживания не требуется.

Vitotronic 100, тип HC1, для режима с постоянной температурой подачи
В Vitopend встроены:
Электронный контроллер котлового контура для работы Vitopend с постоянной температурой подающей магистрали
• По немецким нормам для режима управления по температуре помещения нужен Vitotrol 100, тип UTA или UTD
• янтегрированная система диагностики
• янтегрированная система регулирования температуры емкостного водонагревателя
Конструкция
Контроллер состоит из базового устройства, электронных модулей из блока управления.
Компоненты контроллера:
выключатель установки, табло с цифровым индикатором, регулятор минимальной температуры,
термостат, тепловое реле, клавиши для
  • режим эксплуатации,
  • регулирования температуры котловой воды и контура водоразбора ГВС,
  • функции проверки трубочистом, индикатор неисправности горелки, кнопка разблокирования горелки при сигнале неисправности, интегрированная система диагностики и предохранители.
    Блок управления
    • дисплей
    • индикация температуры и сообщения о неисправности
    • индикация кодов
    Регулировочная характеристика
    Пя - регулирование с модулируемым выходом.
  • Технические данные
    Ном. напряжение: 230 В~
    Ном. частота: 50 Гц
    Ном. ток: 6A
    Класс защиты: I
    Степень защиты:
    IP X4D cогл. EN 60529, обеспечить выступ./утопл. монтажом
    Принцип действия:
    тип 1В согласно EN 60730-1
    Допустимая температура окружающей среды
    • при работе:
    от 0 до +40 °С в жилых помещениях и котельных ( при нормальном условиях окружающей среды)

    • при хранении и транспортировке:

    от -20 до +65 °С
    Регулировка электронных термостатов (режим отопления): 85 °С (переналадка невозможна)
    Регулировка теплового реле: 100 °С (переналадка невозможна)
    Диапазон настройки температуры контура водоразбора ГВС: от 10 до 60 °С
    Летний режим
    Программа управления
    Горелка приводится в действие только в том случае, если необходимо подогреть емкостный водонагреватель или проводится водоразбор на газовом комбинированном водогрейном термоблоке.
    Датчик температуры котловой воды
    Датчик температуры котловой воды подключен в контроллере и встроен в водогрейный котел.
    Доп. температура окружающей среды
    • при работе: от 0 до +130 °С
    • при хранении и транспортировке: от -20 до +70 °С
    Функция защиты от замерзания
    Функция защиты от замерзания активна во всех программах управления. При температуре котловой воды 5 °С горелка включается, а при 40 °С вновь отключается. Циркуляционный насос включается одновременно с горелкой и вновь отключается с задержкой. Для защиты установки от замерзания циркуляционный насос можно через определенные промежутки времени (до 24 раз в день) включать приблизительно на 10 минут.

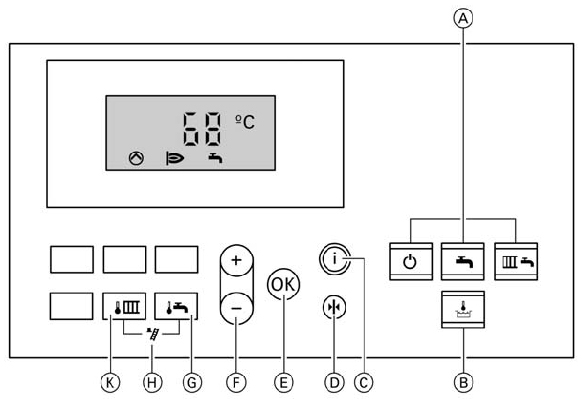

    (A) Программы управления (F) Кнопки установки параметров
    (B) Без функции (G) Температура горячей воды
    (C) Кнопка вызова информации (H) Функция испытательной кнопки для трубочиста
    (D) Основные параметры (K) Температура котловой воды
    (Е) Кнопка подтверждения
    котел Vitopend 222 24 кВт

    котел Vitopend 222 24 кВт

    Vitotronic 100
    для режима эксплуатации с постоянной температурой подачи

    Информация: котел Vitopend 222 24 кВт

    ясполнение для природного газа
    Котлы Vitopend 222 поставляются предварительно налаженными на природный газ Е.
    При заказе для работы на сжиженном газе требуется комплект сменных жиклеров (принадлежность)
    Vitopend 222 прошел испытание и сертифицирован для работы на природном и сжиженном газе по EN 297.

    WHSA001

    • Виды газа: Природный газ Е

      Число в Воббе 12,0-16,1 кВт ч/м3
      43,2-58,0 МДж/м3

    • Технические данные: Размеры

      Набаритные размеры
      Длина 480 мм
      яирина 600 мм
      Высота 900 мм
      Масса 60 кг
      Патрубок 140 мм

    1 761.00 ×
    котел Vitopend 222 30 кВт

    котел Vitopend 222 30 кВт

    Vitotronic 100
    для режима эксплуатации с постоянной температурой подачи

    Информация: котел Vitopend 222 30 кВт

    ясполнение для природного газа
    Котлы Vitopend 222 поставляются предварительно налаженными на природный газ Е.
    При заказе для работы на сжиженном газе требуется комплект сменных жиклеров (принадлежность)
    Vitopend 222 прошел испытание и сертифицирован для работы на природном и сжиженном газе по EN 297.

    WHSA055

    • Виды газа: Природный газ Е

      Число в Воббе 12,0-16,1 кВт ч/м3
      43,2-58,0 МДж/м3

    • Технические данные: Размеры

      Набаритные размеры
      Длина 480 мм
      яирина 600 мм
      Высота 900 мм
      Масса 60 кг
      Патрубок 140 мм

    2 112.00 ×
